Tunnel sopraelevato – PATA S.p.a.
Una struttura pensata per garantire resistenza, durabilità e funzionalità
Tipologia di lavoro

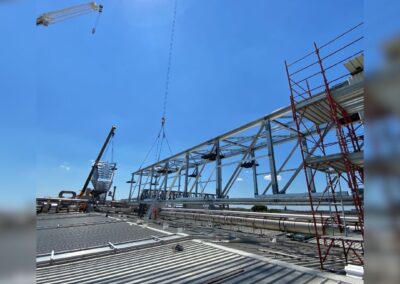

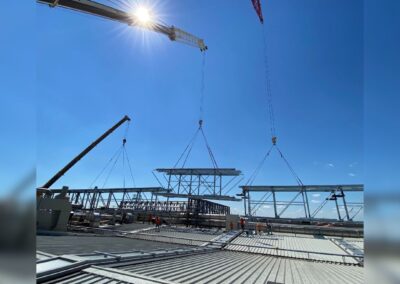

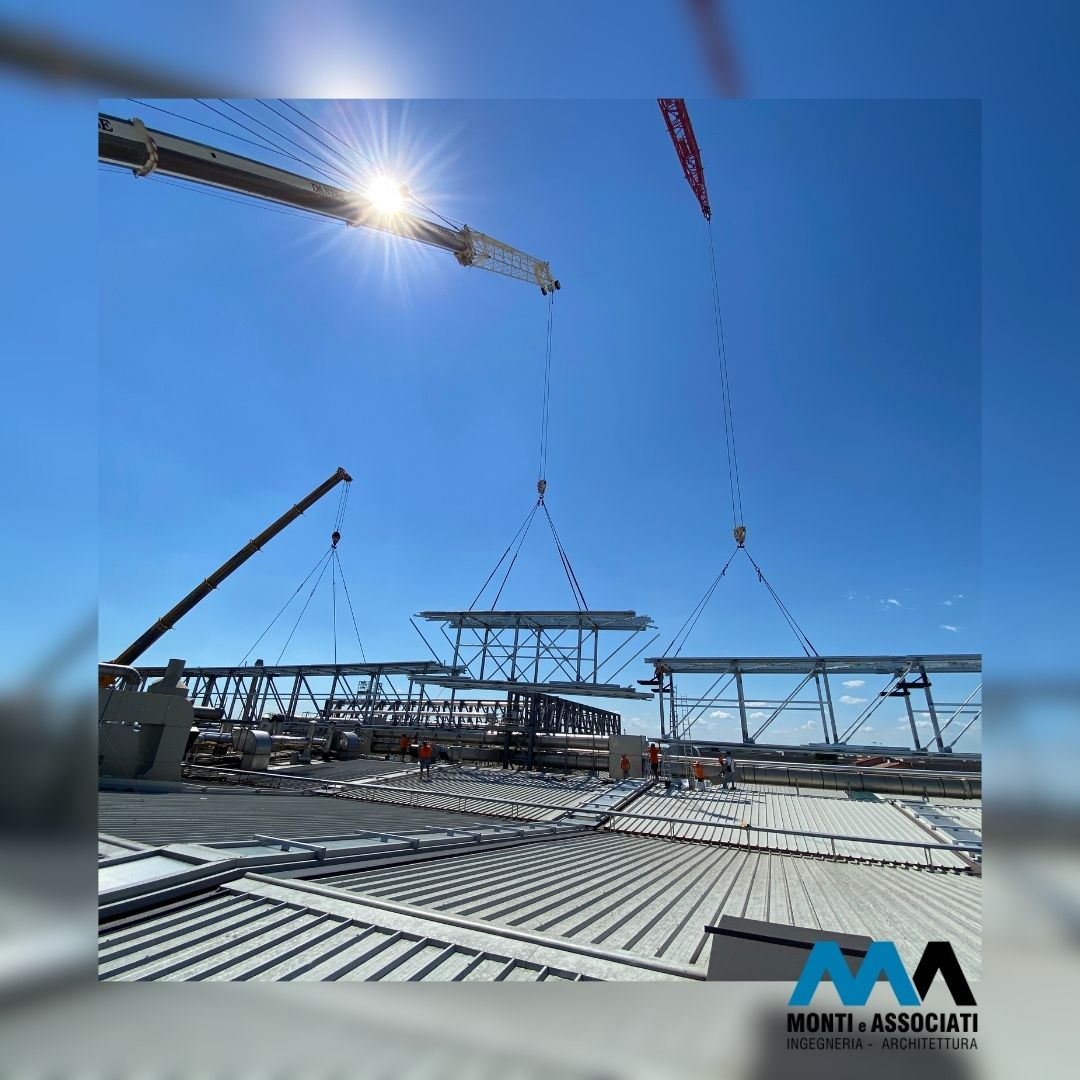

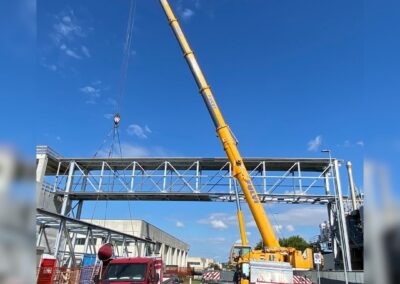

Il progetto prevede la realizzazione di un tunnel sopraelevato in acciaio presso lo stabilimento PATA S.p.A.
Caratteristiche
Interamente costruito in carpenteria metallica zincata a caldo, il tunnel presenta una sezione trasversale con dimensioni massime di 4,00 m x 5,00 m e si sviluppa per una lunghezza complessiva di 110 metri.

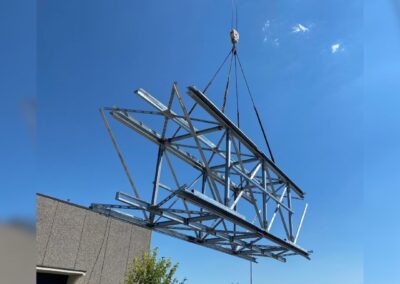

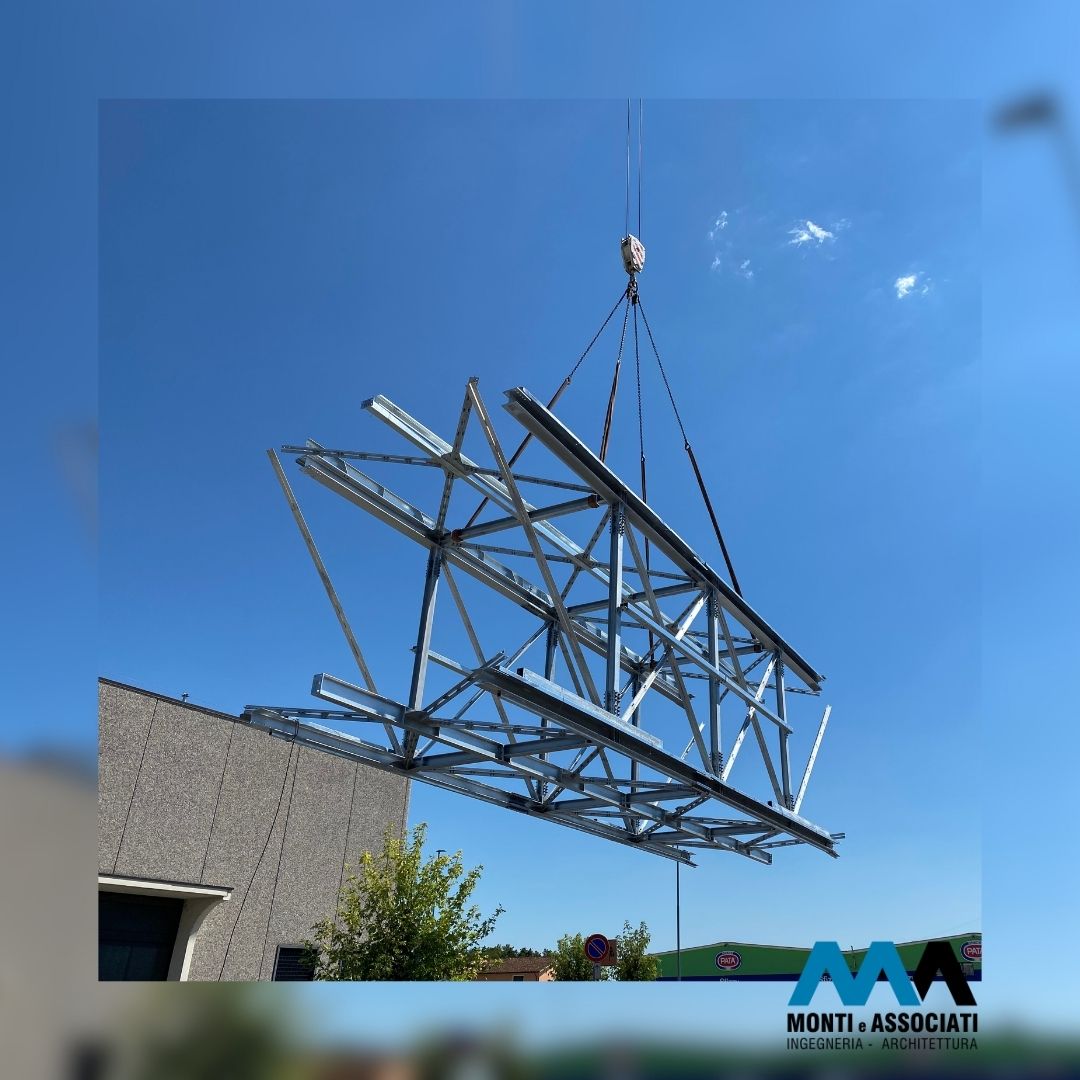

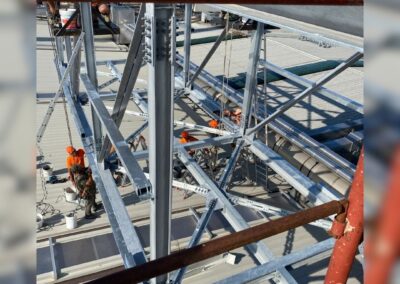

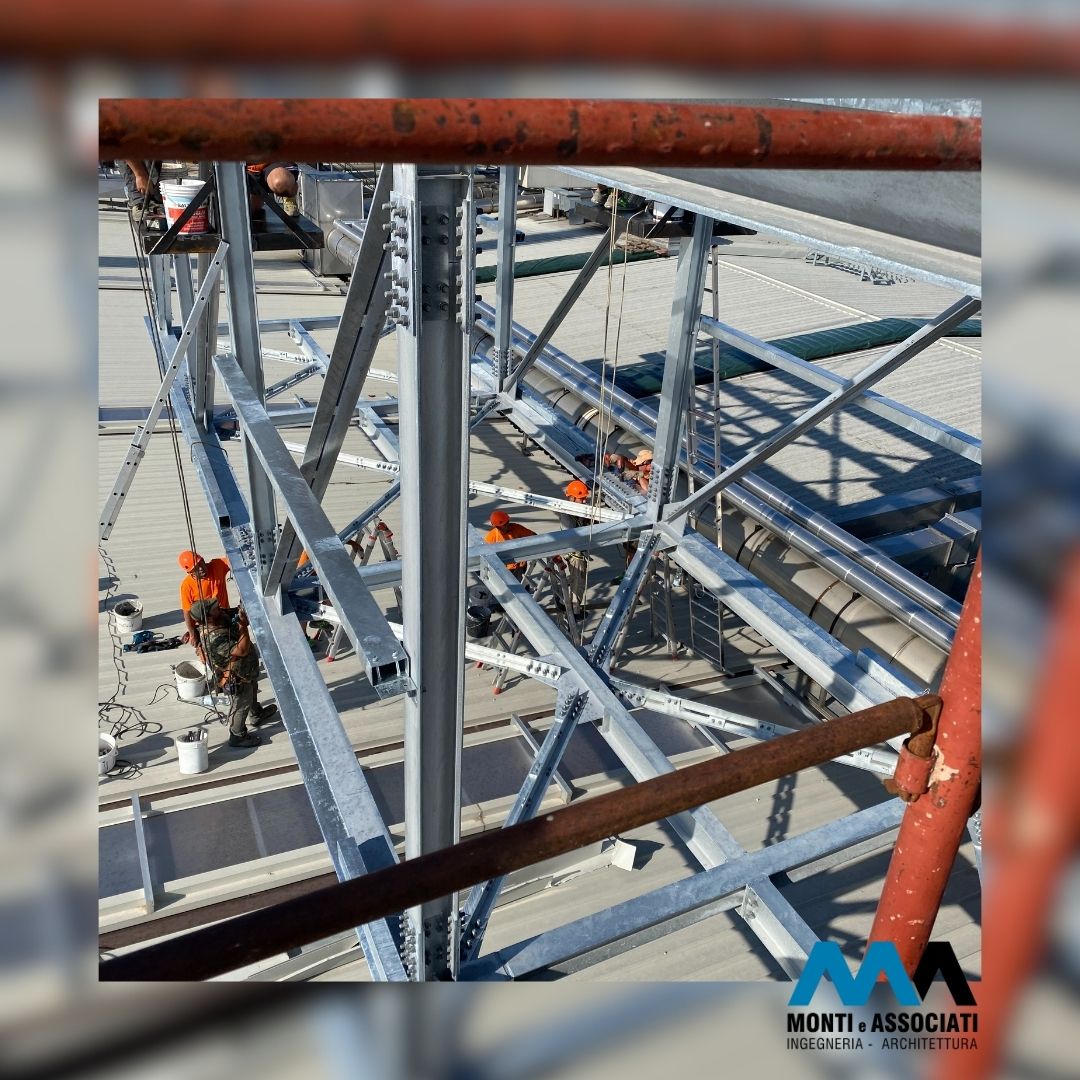

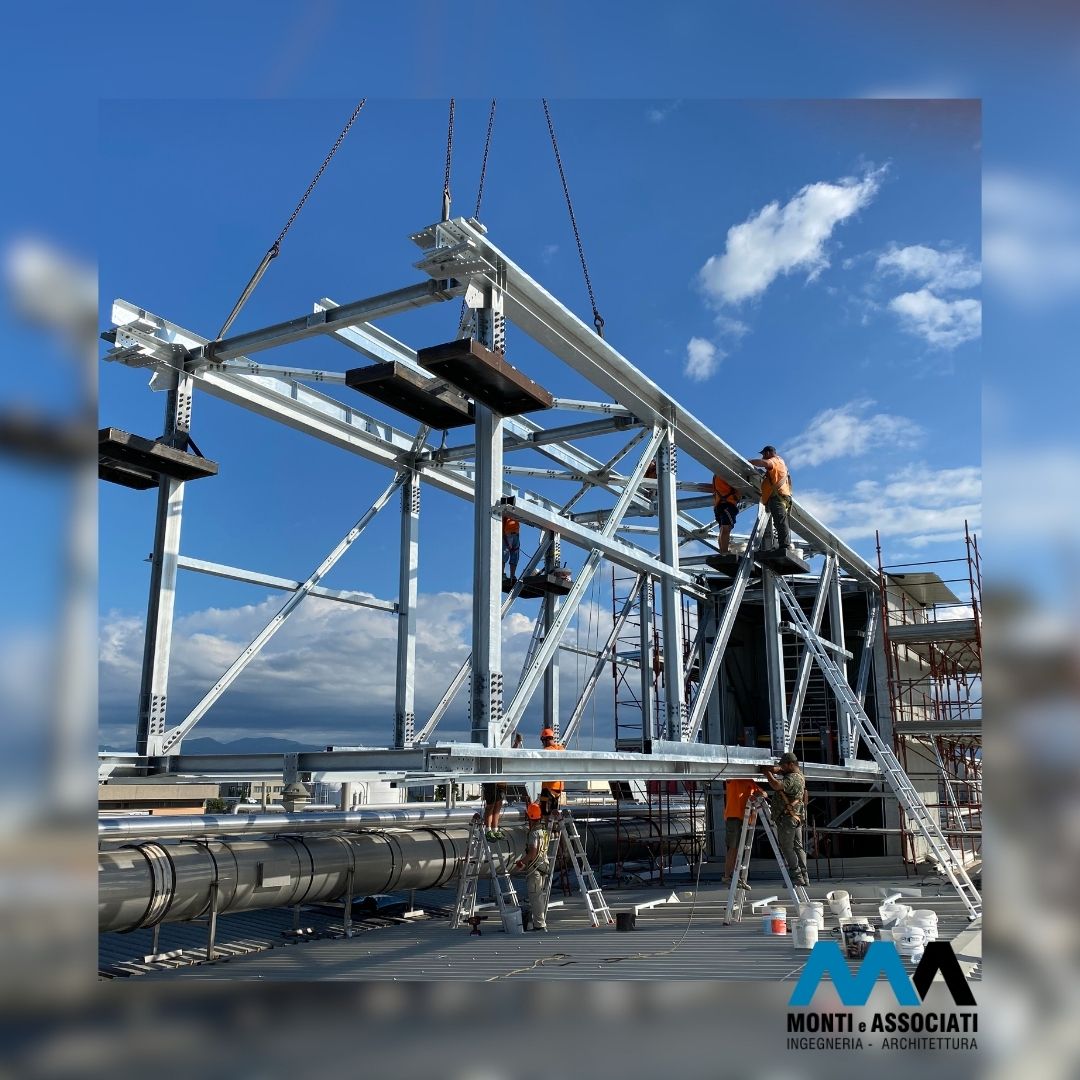

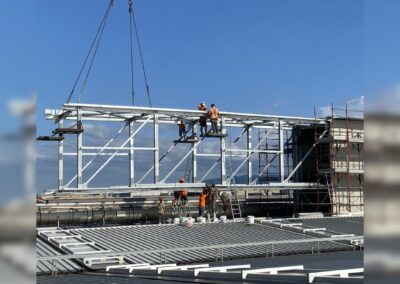

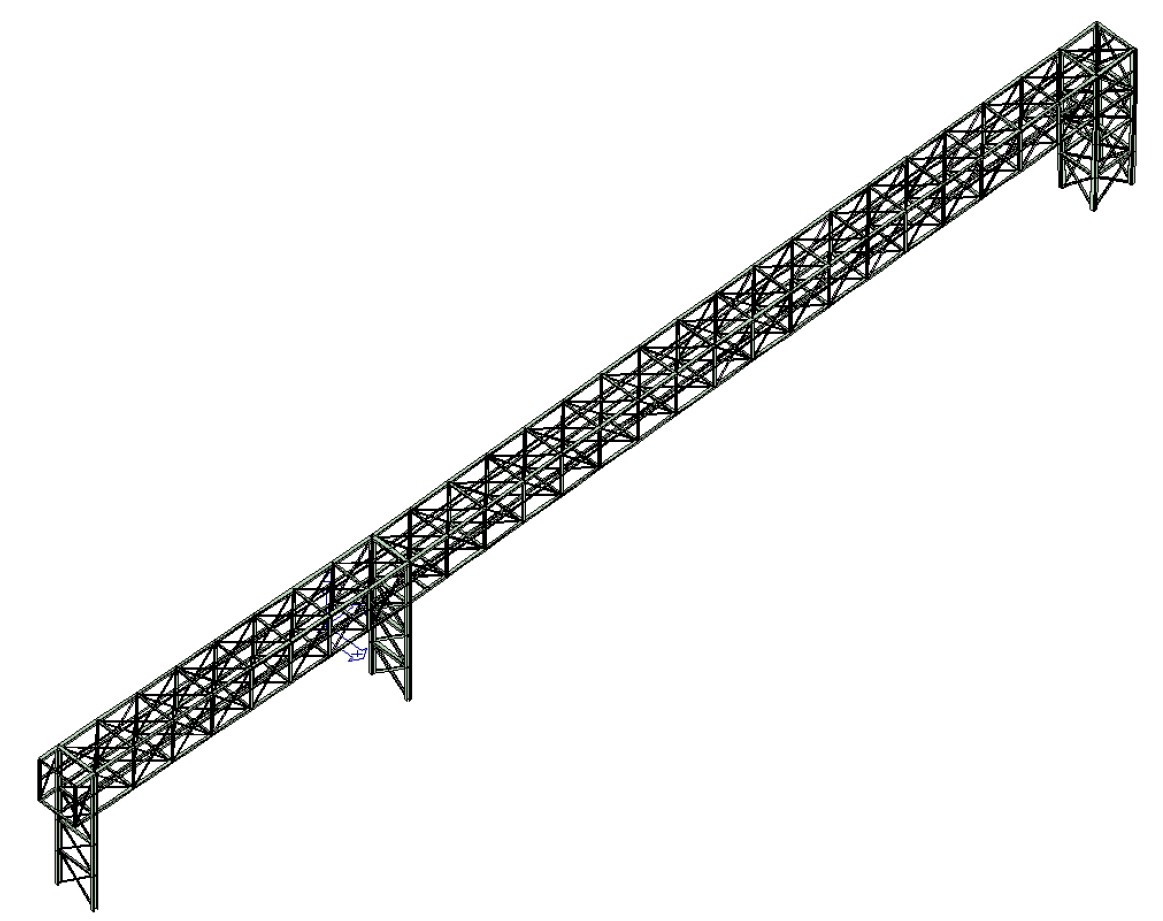

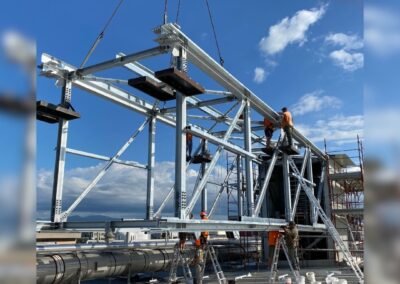

La struttura in elevazione è sostenuta da tre colonne tralicciate, di cui una, a torre, si distingue per la configurazione a quattro gambe e una base di 4,00 m x 4,00 m. L’intera ossatura del tunnel è di tipo reticolare spaziale, realizzata con profili metallici HEA, ai quali si aggiungono controventi in doppio angolare, garantendo così una solida stabilità e un’ottimale distribuzione dei carichi.

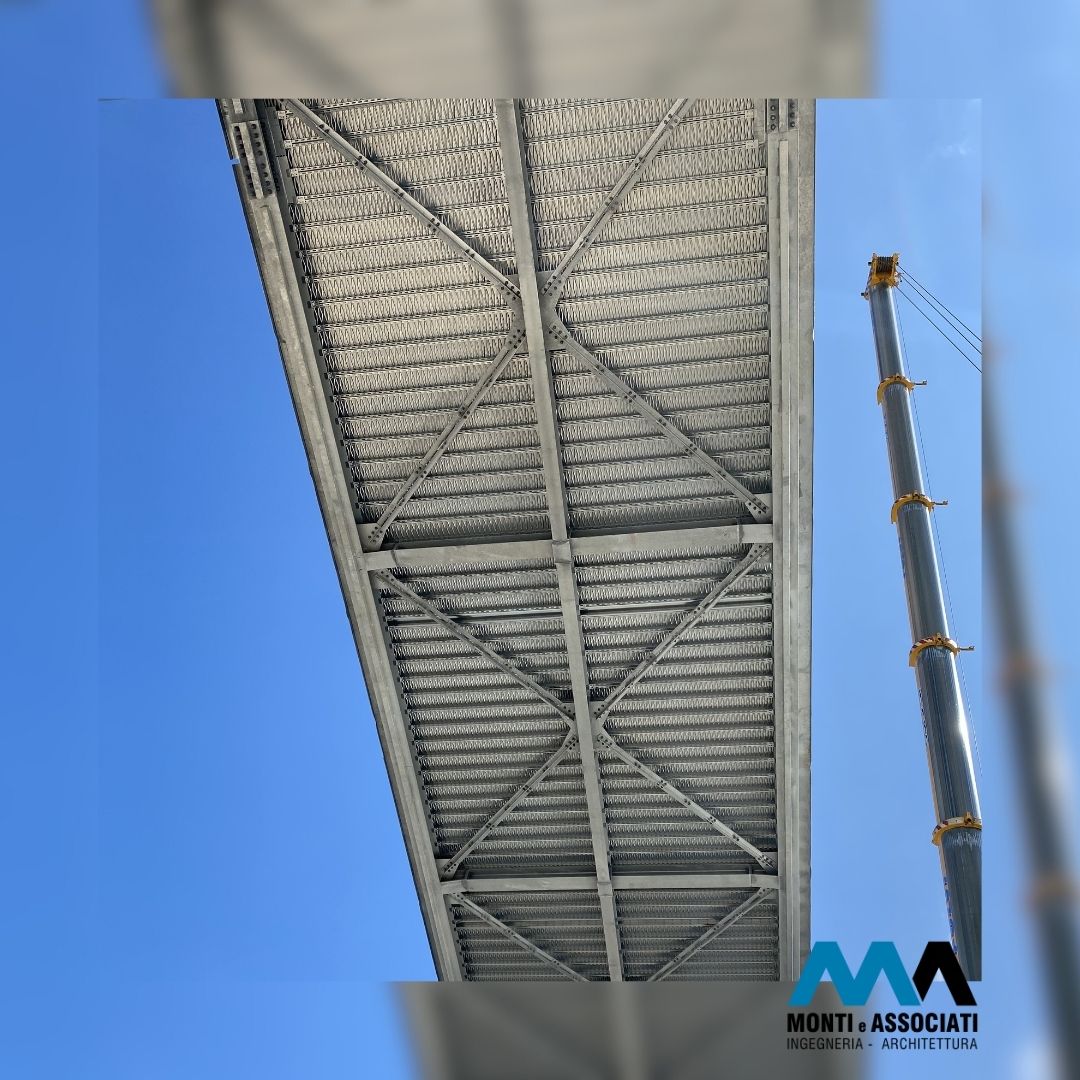

Il piano di calpestio è costituito da doghe in acciaio ABA GRIGLIATI, una soluzione che assicura robustezza e sicurezza, oltre a garantire un’adeguata resistenza ai carichi e alle sollecitazioni meccaniche. Il tamponamento perimetrale è invece realizzato mediante pannelli sandwich con doppia lamiera micro grecata.

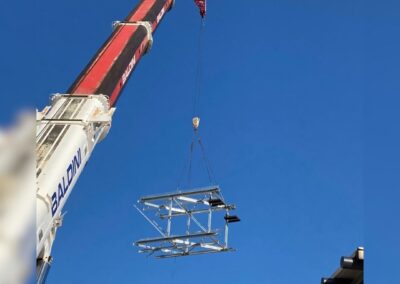

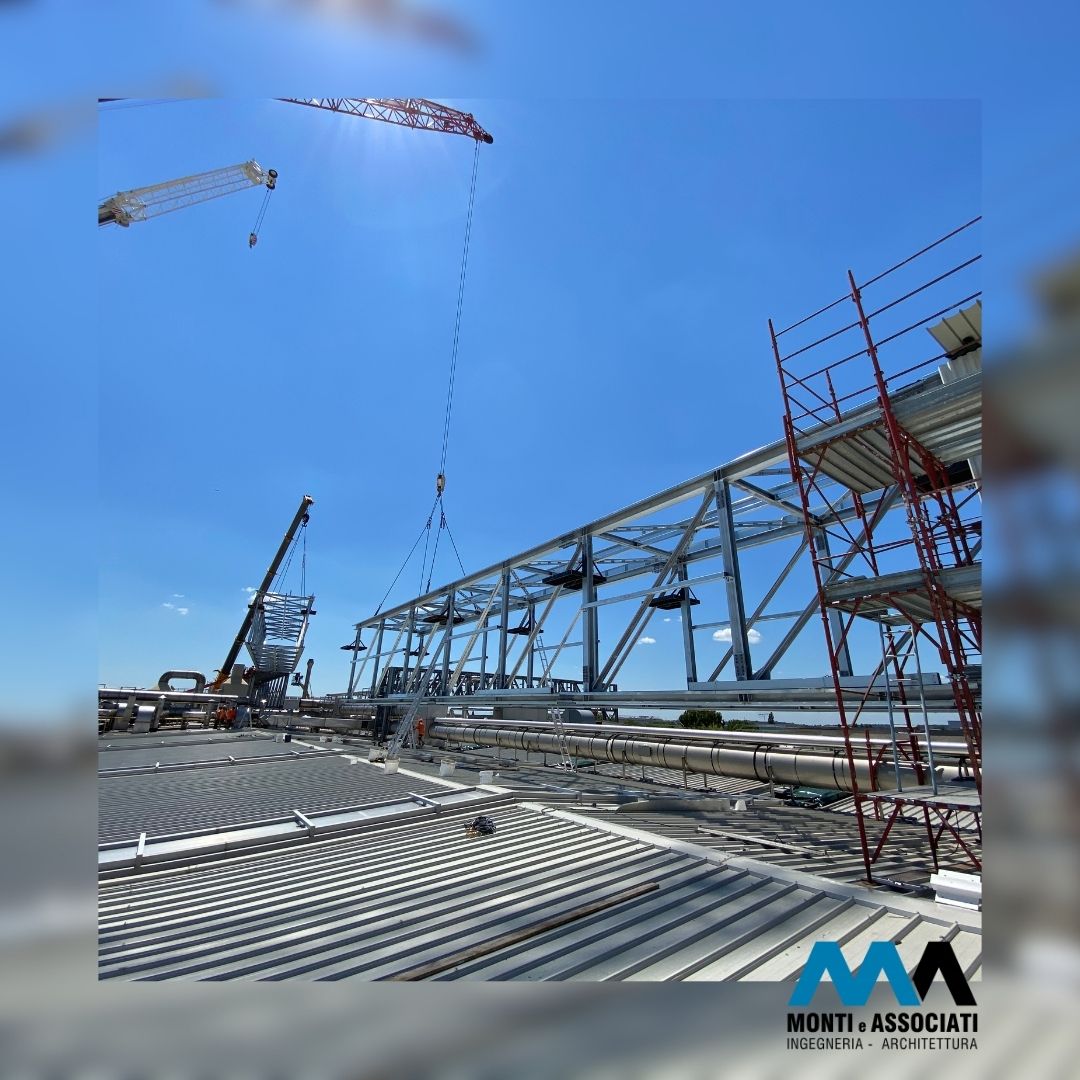

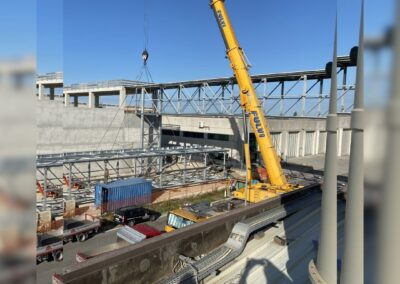

PHOTOGALLERY
